三相諧波分析儀
YXB-S三相諧波分析儀，武漢卓亞電力自動化有限責任公司是三相諧波分析儀廠家，手持式三相諧波分析儀用于測量電力諧波測量、三相電壓、三相電流1～63次諧波，以列表或頻譜圖顯示奇次諧波或偶次諧波，三相諧波分析儀又稱諧波分析儀、三相諧波分析儀及手持式三相諧波分析儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準JJF1205-2008，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YXB-S三相諧波分析儀是一款手持式并擁有多功能測量于一體的電力諧波測量?jī)x表，三相諧波分析儀能測量三相電壓、三相電流1～63次諧波，并以列表或頻譜圖單獨顯示奇次諧波或偶次諧波。三相諧波分析儀采用按鍵式操作、能自動切換量程、實測數據保持、測量數據存儲、實現大容量存儲、且可輸出向量圖，
三相諧波分析儀非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校作為接線判別培訓工具及教學儀器使用。手持式三相諧波分析儀同時也適用于化工、冶金、礦山、鐵路等大型用電企業使用。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YXB-S | |
| 名稱 | 手持式三相諧波分析儀、三相諧波分析儀、電力諧波分析儀 | |
| 測試用途 | 三相電壓、電流諧波分析 | |
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 頻率 | 50/60Hz | |
| 輸入功率 | 40VA | |
| 接頭 | 標準DC插頭 | |
| 電壓 | 測量范圍 | 5～600V |
| 測量誤差 | 0.5%×讀數±5個字 | |
| 分辨率 | 0.1V | |
| 電流 | 測量范圍 | 0.001～6A(可擴展) |
| 測量誤差 | 0.5%×讀數±5個字 | |
| 分辨率 | 0.0001A | |
| 有功功率 | 測量范圍 | 0.005～3600W |
| 測量誤差 | 0.5%×讀數(PF＝1) | |
| 分辨率 | 0.1W | |
| 無功功率 | 測量范圍 | 0.005～3600Var |
| 測量誤差 | 0.5%×讀數(PF＝0) | |
| 分辨率 | 0.1Var | |
| 頻率 | 測量范圍 | 45～65Hz |
| 測量誤差 | ±0.02Hz | |
| 分辨率 | 0.01Hz | |
| 相位 | 測量范圍 | 0～360° |
| 測量誤差 | ±1° | |
| 分辨率 | 0.1° | |
| 環境條件 | 運行溫度 | -20℃～+50℃ |
| 存儲溫度 | -20℃～+50℃ | |
| 濕度 | 相對濕度：5%～95%，不結露 | |
| 物理特性 | 尺寸 | 手持終端：135×240×55mm3 |
| 外包裝箱：390×290×105mm3 | ||
| 重量 | 手持終端：1kg(不含附件) | |
| 總重量：2.5kg(含附件) | ||
產品功能—— Features
2、同時測量1至3路交流電流
3、測量電壓間、電流間、電壓與電流間的相位
4、測量三相電壓，三相電流1—63次諧波
5、可以列表或頻譜圖單獨顯示奇次諧波，偶次諧波
6、測量頻率
7、測量功率
8、顯示六角圖向量
9、三相不平衡度測量
10、電流幅值相位測量最小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量
11、自動切換量程
12、電壓，電流采樣全隔離
13、手持式三相諧波分析儀可通過SD卡升級應用程序
14、采用3.5寸彩色液晶顯示屏
15、內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作10小時（開啟背光關閉功能，待機時間更長）

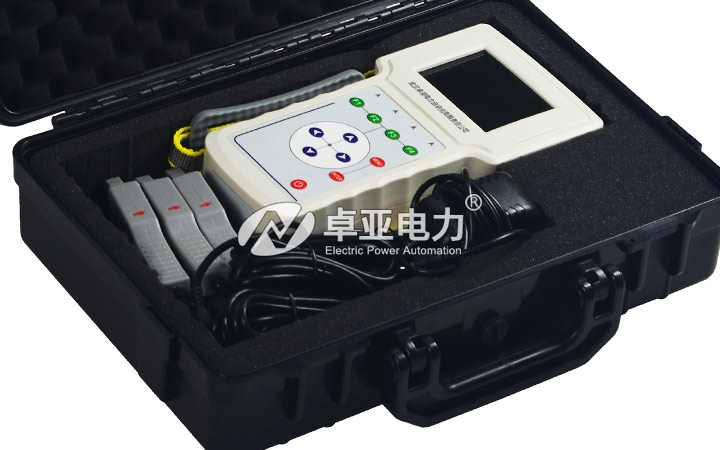

圖片展示—— Photo
產品細節—— Picture
標準配件—— Accessories
說明：標準配(附)件，僅供參考，具體附件以說明書為準。
試驗技術
相關產品
YXB-S型三相諧波分析儀說明書中詳細介紹了三相諧波分析儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YXB-S 三相諧波分析儀說明書
